導讀

為促進制藥同行對建模與模擬方法的深入理解，多參考國內外同行建模的思路與流程，深入理解應用案例中建模的要點；凡默谷技術部精心挑選了建模與模擬較有特色的文章進行剖析解讀，希望對您有幫助。

解讀人：凡默谷陳濤

推薦理由

中國食品藥品檢定研究院構建大環內酯類抗生素雜質結構-色譜保留關系(QSRR)模型的應用案例。

詳細講述了構建QSRR模型的流程，并基于該流程思路建立起關系良好的三種白霉素類大環內酯類抗生素雜質結構與色譜保留時間的QSRR模型。

借助這些模型，可提前預測新雜質在相應色譜條件下的出峰時間，考察色譜系統的適應性;也可以對已知但未檢出雜質的出峰時間進行預測，評估這部分雜質未檢出的原因。

該研究拓展了傳統定量構效關系(QSAR)模型的應用，也為雜質檢測、評估提供一種全新的研究思路。

文獻摘要

通過發酵或者半合成生產的大環內酯類抗生素一般都包含有很多成分，且隨著生產工藝的變動還經常引入新的雜質。因此，其雜質控制的分析方法需要良好的靈敏度和選擇性。通過檢索藥典以及相關參考文獻，本工作分別建立了三種獨立、靈敏、準確的LC-MS分析方法，以用于檢測交沙霉素、交沙霉素丙酸酯、麥迪霉素以及它們的有關物質；

實際中，由于采用不同的雜質控制分析方法，可能會導致部分已知雜質被漏檢；另外，由于生產工藝、合成技術的發展等，也會帶來一些新的未知雜質；因此一個良好的分析方法盡量能覆蓋對某個藥物所有可能的雜質進行評估。在分析方法建立和篩選過程中，如果能提前預測所有雜質的大致出峰位置，以判斷所采用的分析方法能否將各種潛在雜質分離開；

案例基于三種大環內酯類抗生素及其有關物質的結構式與對應的優化條件下的色譜保留時間，構建QSRR模型。所構建的模型經內部驗證、外部預測評估后，確定了最終具有較高準確性、穩定性的預測模型，該模型可進一步預測對未檢測出的已知雜質的色譜保留時間，也可在新雜質結構式確認后用于預測其大致的出峰時間。

1. 研究背景

通過發酵或者半合成生產的大環內酯類抗生素一般都包含有很多成分，且隨著生產工藝的變動還經常引入新的雜質。因此，其雜質控制的分析方法需要良好的靈敏度和選擇性。通過檢索藥典以及相關參考文獻，本工作分別建立了三種獨立、靈敏、準確的LC-MS分析方法，以用于檢測交沙霉素、交沙霉素丙酸酯、麥迪霉素以及它們的有關物質；

實際中，由于采用不同的雜質控制分析方法，可能會導致部分已知雜質被漏檢；另外，由于生產工藝、合成技術的發展等，也會帶來一些新的未知雜質；因此一個良好的分析方法盡量能覆蓋對某個藥物所有可能的雜質進行評估。在分析方法建立和篩選過程中，如果能提前預測所有雜質的大致出峰位置，以判斷所采用的分析方法能否將各種潛在雜質分離開；

案例基于三種大環內酯類抗生素及其有關物質的結構式與對應的優化條件下的色譜保留時間，構建QSRR模型。所構建的模型經內部驗證、外部預測評估后，確定了最終具有較高準確性、穩定性的預測模型，該模型可進一步預測對未檢測出的已知雜質的色譜保留時間，也可在新雜質結構式確認后用于預測其大致的出峰時間。

2 建模數據與處理

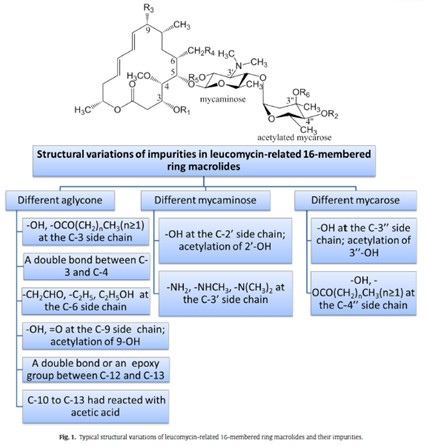

 2.1 白霉素相關的16元大環內酯類結構式特點

2.3 數據獲取及處理

包含交沙霉素、麥迪霉素、麥白霉素、北里霉素、交沙霉素丙酸酯、麥迪霉素醋酸酯及其雜質在內的24個白霉素相關的16元大環內酯類化合物用于篩選構建QSRR模型；

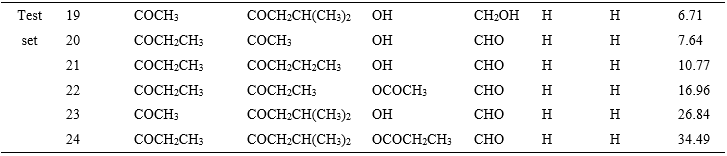

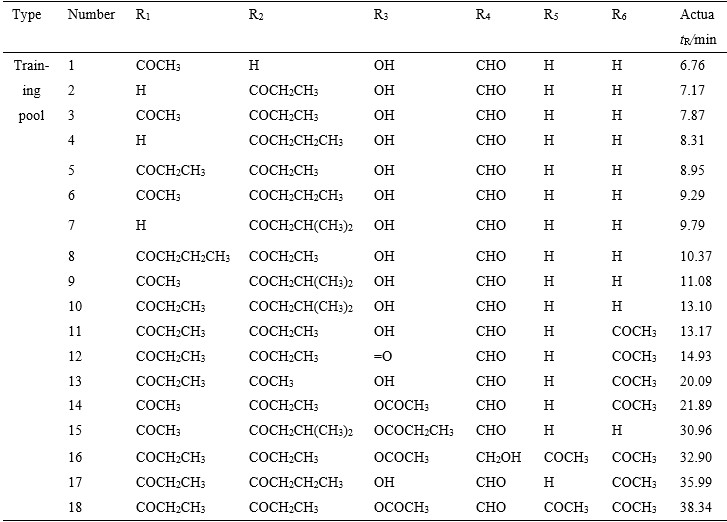

模型中應用的色譜保留時間是在麥迪霉素醋酸酯優化的色譜系統下檢測得到的，并列舉在上述表格

采用半經驗的MOPAC/AM1方法對所有化合物進行能量最小化處理，確定最穩定的分子結構式，并將所有結構式連同色譜保留時間制作為sdf格式的文件；

建立和驗證后的QSRR模型，再進一步建立麥迪霉素醋酸酯最優的色譜條件下交沙霉素以及交沙霉素丙酸酯保留時間與其優化的色譜條件的保留時間的轉化關系，用于這兩個化合物雜質保留時間的預測；

3 模型結果與分析

3.1 分子描述符的產生與篩選

采用ADMET Predictor軟件根據化合物的結構式可自動產生親脂性、理化性質、拓補參數等200多個分子描述符。所有產生的描述符，進一步依據相關原則去除一些無效的描述符，包括剔除非數性描述、低方差描述、無代表性描述符、篩選高敏感、高相關性描述符、區間線性靈敏度分析等方式，最后篩選得到50個分子描述符用于進一步的QSRR模型搭建。

3.2 訓練集和測試集的產生

采用Kohonen self-organizing map的方法并設置minimum test set size為20%，由軟件隨機分配與產生模型搭建的訓練集和測試集。

3.3 建模方法的選擇與設置

選擇多重線性回歸(MLR)的方法進行搭建模型，并設置該模型最小的描述符個數為2個，最大的描述符個數為16，設置輸入個數從2-16的每次增長間隔為2：即分別考察選擇描述符個數為2、4、6、8、10、12、14、16時對模型相關性的影響。

3.4 模型搭建與結果

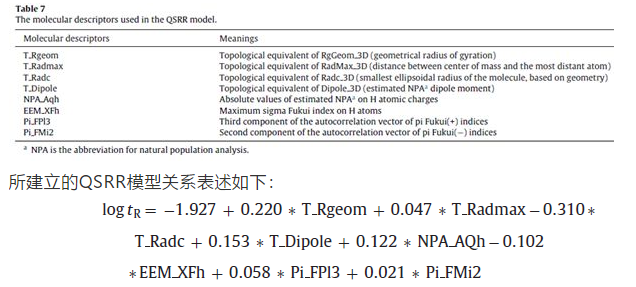

設置好上述參數后，即可基于軟件自動搭建每種情況下的模型，并將相關結果列舉在軟件最終顯示界面中；可選擇不同的評價指標(如R2， RMSE等)對各個模型進行評價，篩選得到最優的模型；經過統計分析后，發現采用8個分子描述符、18個化合物作為訓練集、MLR建模方法可以得到最理想的QSRR模型，優化模型用到的分子描述如下：

3.5 結果驗證與預測能力檢測

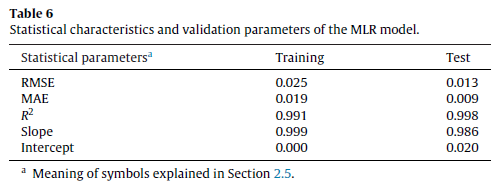

采用R², RMSE等統計學分別對訓練集和測試集的預測誤差進行內部驗證，其相關結果顯示如下。結果提示，建立的QSRR模型具有良好的準確性:

模型還進一步采用留一法較差驗證的方法進行了外部驗證，以考察模型預測的能力。相關的統計學參數(如Q², RMSE-CV等)列舉如下。結果顯示，建模的模型同樣具有較好的外部預測能力：

4 模型應用

4.1 建立加沙霉素色譜保留時間的預測關系

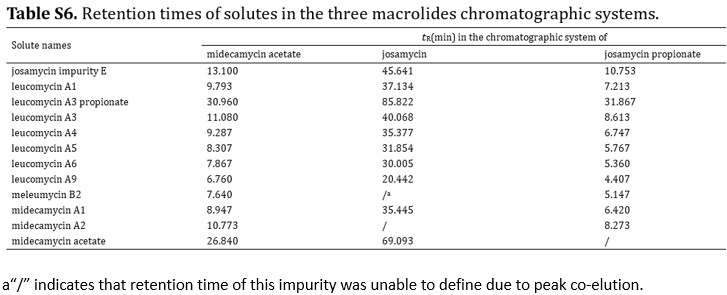

基于上述麥迪霉素醋酸酯色譜系統中構建的QSRR模型，建立了加沙霉素最優色譜條件下的保留時間預測的公式，以用于加沙霉素及其雜質在其最優色譜條件下保留時間的預測。轉化關系如下：

y = 2.29x + 12.71 (x是在麥迪霉素醋酸酯色譜系統的保留時間)，其中r2為0.97, SD值為3.79, n = 10。

4.2 建立加沙霉素丙酸酯色譜保留時間的預測關系

基于上述麥迪霉素醋酸酯色譜系統中構建的QSRR模型，建立了加沙霉素丙酸酯最優色譜條件下的保留時間預測的公式，以用于加沙霉素丙酸酯及其雜質在其最優色譜條件下保留時間的預測。轉化關系如下：

y = 1.15x ? 3.81 (x是在麥迪霉素醋酸酯色譜系統的保留時間)，其中r2為0.99, SD值為0.27, n = 11。

4.3 預測加沙霉素及加沙霉素丙酸酯未檢出的已知雜質保留時間

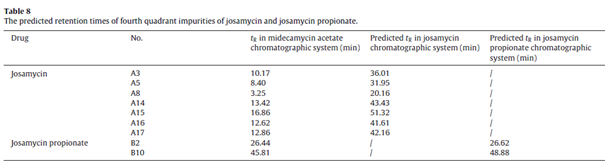

基于建立的良好QSRR模型以及相應的轉化關系公式，預測在優化的色譜條件，未檢出的相關已知雜質的色譜保留時間，結果如下：

根據各個雜質的保留時間，可推測這些雜質可能不存在本次檢測的樣品中，或者其含量低于檢測限；同時也應該密切關注可能出現在這些已知雜質保留時間附近的新雜質。

5 模型討論

本工作建立和優化三種獨立的、敏感的色譜分析方法，以用于檢測加沙霉素、交沙霉素丙酸酯和麥迪霉素醋酸酯及其有關物質，并進一步根據化合物的結構式與色譜保留時間，構建了準確度高、有預測能力的QSRR模型。

該模型可進一步用于預測色譜系統未檢出的已知雜質的保留時間；也可用于預測生產過程、合成工藝變動引入的新雜質的保留時間。以評價目前品種的分析方法對質控容量的潛力，評估當前系統能否對雜質實現有效控制，在分析檢測之前篩選出合理的分析標準進行質控研究。

6 應用軟件與模塊

該案例應用的軟件是ADMET Predictor (version 7.2)，涉及模塊為Modeler module。

參考文獻

Xia Zhang, et al., Identification of impurities in macrolides by liquid chromatography-mass spectrometric detection and prediction of retention times of impurities by constructing quantitative structure-retention relationship (QSRR). J Pharm Biomed Anal. 2017 Oct 25; 145:262-272.    IF: 3.255

延伸閱讀文獻

王晨等，頭孢地尼有關物質定量結構?色譜保留模型的建立. 藥學學報，2015, 50 (9): 1161?1166
